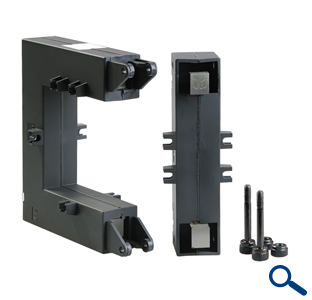

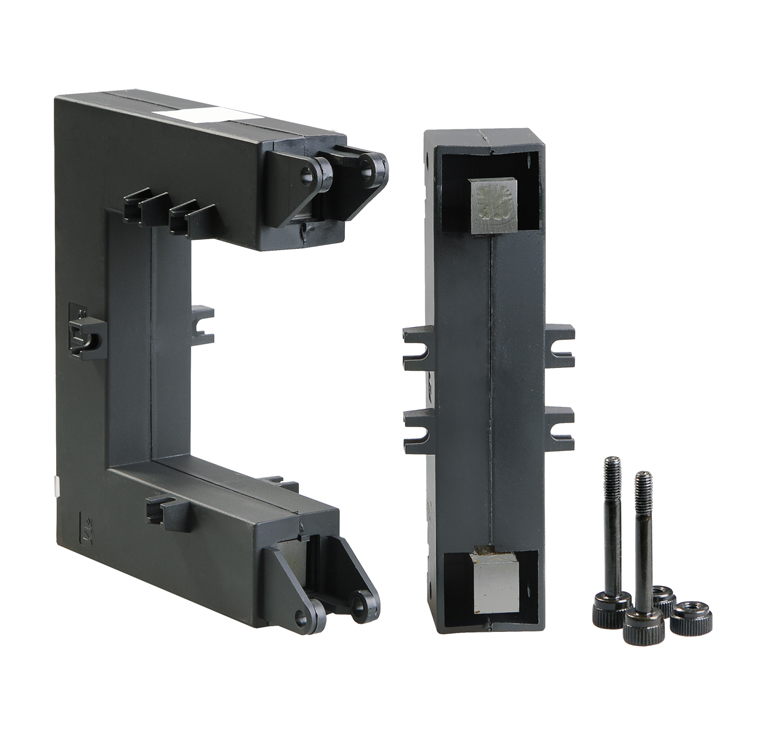

Трансформаторы тока ТРПТрансформаторы тока разъемные ТРП IEK ® предназначены:
• для применения в схемах учета электроэнергии при расчетах с потребителями;
• для применения в схемах коммерческого учета электроэнергии; • для передачи сигнала
• для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления
Соответствуют требованиям ГОСТ 7746.
На основании положительных результатов испытаний на трансформаторы тока ТРП выдано свидетельство об утверждении типа средств измерений CN.С.34.083.A №52413.
Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 54961-13
Технические характеристики:
Наименование параметра
Модификации трансформаторов
ТРП-23
ТРП-58
ТРП-88
ТРП-812
ТРП-816
Номинальное напряжение U ном , кВ
0,66
Наибольшее рабочее напряжение, кВ
0,72
Номинальная частота сети f ном , Гц
50
Номинальный первичный ток трансформатора I 1ном , А
300, 400
250, 300, 400, 500, 600
400, 500, 600, 800, 1000
1000, 1200, 1250, 1500
1500, 2000, 2500, 3000
Номинальный вторичный рабочий ток I 2ном , А
5
Номинальная вторичная нагрузка S 2ном , с коэффициентом мощности cos j=0,8, B?А
1,5-2,5
Класс точности
0,5
Номинальный коэффициент безопасности вторичной обмотки К Бном
5
Испытательное одноминутное напряжение частотой 50 Гц, кВ
3
Масса, кг, не более
0,75
0,9
1,05
1,25
4,3
Пределы допускаемых погрешностей вторичных обмоток для измерений и учета:
Класс точности
Первичный ток,
% номинального
значенияПредел допускаемой погрешности
Предел нагрузки,
% номинального
значениятоковой, %
угловой, мин
0,5
5
± 1,5
± 90’
± 2,7 срад
20
± 0,75
± 45’
± 1,35 срад
25?100
100—120
± 0,5
± 30’
± 0,9 срад
