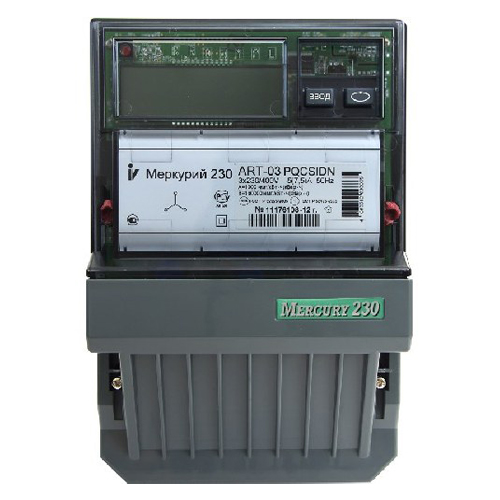

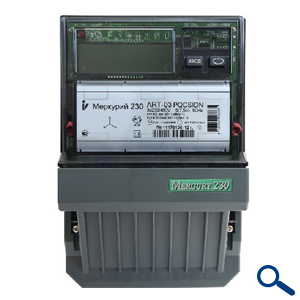

Меркурий 230 ART
Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, учёта потерь и передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.
Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.
Технические особенности:
• Класс точности 0.5S, 1.0
• Интерфейсы: RS-485, CAN, IrDA, PLC-I;
• Возможность подключения резервного питания Uрез = 5,5...9 В;
• 2 стандартных гальванически развязанных импульсных выхода;
• Однонаправленные cчётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей.
• Автоматическая самодиагностика с индикацией ошибок;
• Электронная пломба на вскрытие передней панели.
Базовые функции (все модификации):
• Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени: o всего от сброса показаний o за текущие сутки и на начало суток o за предыдущие сутки и на начало суток o за текущий месяц и на начало месяца o за каждый из 11 предыдущих месяцев и на начало месяцев o за текущий год и на начало года o за предыдущий год и на начало года.
• Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута.
• Измерение следующих параметров электросети: o мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности; o действующих значений фазных токов, напряжений, углов между фазными напряжениями o частоты сети o коэффициентов мощности по каждой фазе и по сумме фаз.
Дополнительные функции (в зависимости от модификации):
• Учёт активной и реактивной энергии в одном направлении.
• Учёт активной энергии прямого направления отдельно в каждой фазе сети.
• Хранение архива значений средних мощностей активной и реактивной энергии и профиля мощности технических потерь с произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута. При 30-ти минутной длительности интегрирования, время переполнения архивов составляет 85 суток.
• Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.
• Наличие журналов: событий, статусного (кольцевые по 10 записей на каждое событие), в которых фиксируются: o время включения выключения счётчика o время пропадания / появления фаз 1,2,3 o время вскрытия / закрытия прибора o время коррекции тарифного расписания o время превышения установленных лимитов энергии и мощности… всего 22 различных события
• Контроль показателей качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выхода\возврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие)
• Учёт технических потерь в линиях электропередач и силовых трансформаторах.
• Фиксация магнитного воздействия в журнале событий.
Счётчики отображают на ЖК-индикаторе:
• значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
• фазное напряжение и ток в каждой фазе;
• измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
• утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;
• коэффициент мощности по каждой фазе и суммарный по трем фазам;
• углы между фазными напряжениями;
• частоту сети;
• текущее время и дату;
• параметры модема силовой сети;
• пиктограмма уровня сигнала модема PLC;
