Изделия для прокладки кабеля:

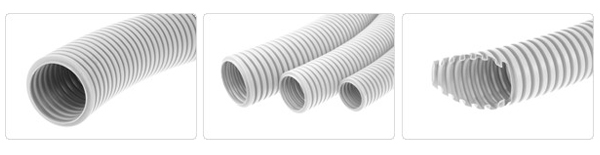

Труба гофрированная ПВХ
Трубы гибкие гофрированные предназначены для одиночной прокладки в них скрытым, полускрытым, открытым способами в стационарных электроустановках бытового и аналогичного назначения, эксплуатируемых как внутри помещений, так и на открытом воздухе электрических, телефонных, компьютерных, телевизионных сетей, работающих при электрическом напряжении постоянного или переменного тока величиной не более 1000 вольт и выполненных изолированными проводами, шнурами и кабелями негорючими или слабогорючими.
Гофрированные трубы ПВХ (гофра ПВХ) изготавливаются из высококачественной композиции ПВХ. Использование гофротрубы ПВХ значительно сокращает временные затраты на организацию электропроводки.Технические параметры:
Технические условия:
ТУ 2247-001-97341529-2008
Материал:
самозатухающая ПВХ-композиция
Диапазон рабочих температур:
-40° C до +45° C
Прочность:
не менее 1100 Н на 5 см при 20° С
Монтаж при температуре окружающей среды:
-5° C до +60° C
Степень защиты от воздействия окружающей среды:
IP55 по ГОСТ 14254 (МЭК 529)
Изгиб под углом 360:
радиус изгиба равен трем наружным диаметрам трубы
Протяжка (в трубах с зондом):
стальная проволока класса 2 диаметром 0,9 мм ГОСТ 9389-75
Нагревостойкость и огнестойкость:
по ГОСТ Р 50827 (МЭК 670-89)
Цвет:
серый RAL 7035
Срок хранения:
2 года в упаковке изготовителя
Наименование
Внешний диаметр D, мм
Внутренний диаметр d, ммДлина в бухте, м
16 мм с зондом/без зонда
20 мм с зондом/без зонда
25 мм с зондом/без зонда
32 мм с зондом/без зонда
40 мм с зондом/без зонда
50 мм с зондом/без зонда
63 мм с зондом/без зонда
16±0,4
20±0,4
25±0,4
32±0,4
40±0,4
50±0,4
63±0,4
10,7
14,1
18,3
24,3
31,2
39,6
50,6
100±2
100±2
50±2
25±2
15±2
15±2
15±2
