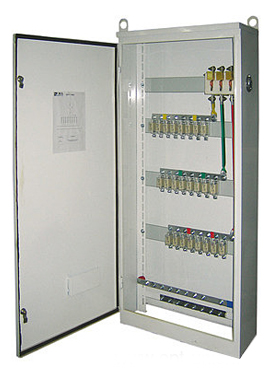

Распределительные силовые шкафы типа ШРС-1 и ШР-11

Распределительные силовые шкафы ШРС-1 и ШР-11 предназначены для приема и распределения электрической энергии. Шкафы рассчитаны на номинальные токи до 400 А и номинальное напряжение до 380 В трехфазного переменного тока частотой 50 Гц и с защитой отходящих линий предохранителями НПН2-60 (до 6ЗА). ПН2-100(до 100А), ПН2-250(до 250 А), ПН2-400 (до 400А). Ввод и вывод проводов и кабелей предусмотрены снизу и сверху шкафа.

Выдерживаемый ударный ток:

• при ном. токе шкафа 250 А - не менее 10 кА;

• при ном. токе шкафа 400 А - не менее 25 кА.

Силовые шкафы ШР-11 в отличие от шкафов ШРС-1 имеют дополнительные возможности для применения. Так, в шкафах ШР-11-73511— ШР-11-73517 на вводе установлены предохранители ПН2-400, а в шкафах ШР-11-73518 — ШР-11-73523 предусмотрены два ввода. В остальном конструкция и схемы шкафов идентичны.

В шкафах с 5 оходящими линиями ширина — 500мм.
