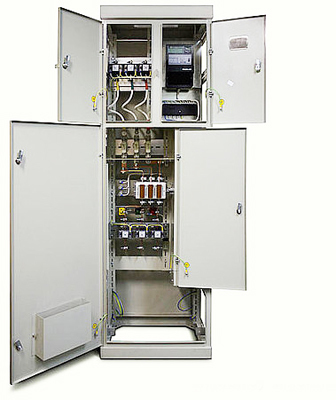

Устройства Вводно-распределительные типа УВР 8503, УВР 8504

Устройства вводно-распределительные УВР 8504 для жилых и общественных зданий предназначены для приема, распределения и учета электроэнергии напряжением 380/220 В в сетях трехфазного переменного тока частотой 50 Гц, для защиты линий при коротких замыканиях и перегрузках, а также для нечастых оперативных включений и отключений.

По назначению панели УВР делят на:

• вводные панели;

• распределительные панели;

• панели со станциями автоматического включения резерва (АВР) и изготавливаются в металлоконструкциях напольного исполнения.

Вводные панели УВР имеют:

• отделение учета, в котором устанавливаются трансформаторы тока. трехфазный счетчик, приборы контроля тока и напряжения;

• отделение ввода, в котором устанавливаются рубильники (переключатели) и предохранители.

Для защиты от прикосновения к токоведущим частям отделение ввода закрывается отдельной металлической дверью.

В распределительных панелях предусматривается установка автоматических выключателей, электромагнитных пускателей и устройств защитного отключения (УЗО). В распределительных панелях с определением учета дополнительно устанавливаются трансформаторы тока и трехфазный счетчик. Ввод питающих кабелей выполняется снизу. Ввод проводов отходящих линий может осуществляться вверх или вниз.
