Устройство этажное распределительное многоящичное УЭРМ

Устройство этажное распределительное типа УЭРМ (далее устройство) предназначено для приема, распределения, защиты проводов и аппаратов щитка учетно-распределительного и отходящих линий от токов короткого замыкания и перегрузки, учета потребляемой электрической энергии в сетях переменного тока 380/220В с частотой 50Гц с глухозаземленной нейтралью, а также для размещения устройств телефонной, радиотрансляционной и телевизионной сетей и оборудования автоматической системы учета электропотребления (АСУЭ); для защиты от поражения электрическим током при случайном прикосновении к токоведущим или нетоковедущим частям электрооборудования, оказавшимся под напряжением вследствие повреждения изоляции токоведущих частей, защиты от сверхтоков на вводе в квартиру; для предотвращения возникновения пожаров от электрического тока, вызванных воспламенением изоляции проводов из за чрезмерно больших токов утечки на землю, путем непрерывного контроля сопротивления изоляции сети и электрооборудования.

УСЛОВИЯ ЭКСПЛУАТАЦИИ УЭРМ:

Номинальное значение климатических факторов внешней среды - УХЛ4 по ГОСТ 15150-69 и по ГОСТ 15543.1-83, при этом наибольшая высота над уровнем моря - 2000 м, окружающая среда невзрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих металл и изоляцию.

КЛАССИФИКАЦИЯ УЭРМ:

Устройство УЭРМ классифицируется по количеству квартир на этаже; схеме ввода; расположению короба связи и сигнализации; номинальному току вводных автоматов; высоте устройства.

КОНСТРУКЦИЯ УЭРМ:

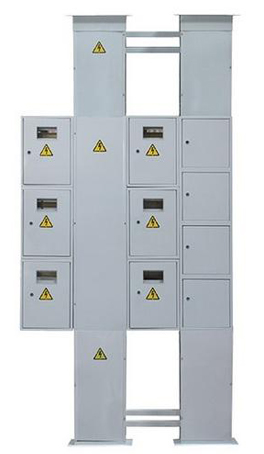

Устройство УЭРМ состоит из двух вертикальных коробов на раме и набора модульных ящиков, в которых размещается электро- и слаботочное оборудование. Короба являются связующими элементами всего устройства.

Габаритные размеры и варианты исполнения приведены на рис.

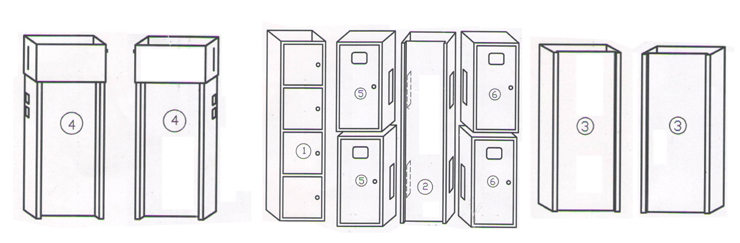

Эскиз корпуса УЭРМ на 4 квартиры (левостороннее исполнение)

Примечания к эскизу:

1 - короб слаботочный КСС 1200х300х150

2 - короб силовой КЭТ 1200х300х150

3 - короб нижний КН 700х300х150

4 - короб верхний КВ (требуемая высота)х300х150

5 и 6 - корпус ЯУР (ЩУР) 600х300х150

Корпуса ЯУР (ЩУР) могут быть изготовлены уменьшенным габаритом 400х300х150 для однофазных счетчиков
