Кабель и провод:

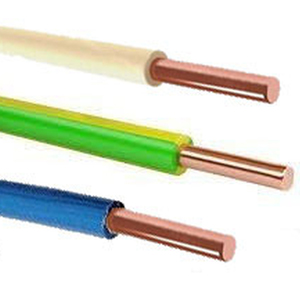

ПВ1 (ПУВ)- Провода установочныеПВ1 - материал токопроводящая жила - медь и алюминий, изоляция - поливинилхлоридный пластикат.
Провод применяется для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В. Провода марок ПВ1 предназначены для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей
- Провода стойки к воздействию температуры окружающей среды: от -50°С до +70°С
- Провода стойки к воздействию относительной влажности воздуха 100% при температуре: +35°С
- Провода стойки к воздействию плесневых грибов
- Провода стойки к воздействию механических ударов, линейного ускорения, изгибов, вибрационных нагрузок, акустических шумов
- Провода не распространяют горение
- Монтаж проводов должен производиться при температуре: не ниже -15°С
- Радиус изгиба при монтаже должен быть: не менее 10 диаметров провода
- Длительно допустимая температура нагрева жил не должна превышать: +70°С
- Строительная длина проводов: н е менее 100 м
- Гарантийный срок эксплуатации: 2 года со дня ввода проводов в эксплуатацию.
- Срок службы проводов: не менее 15 лет
ОСНОВНЫЕ ПАРАМЕТРЫ
ЕД. ИЗМ
ПВ1
Номинальное сечение жилы
мм 2
0,5
0,75
1,0
1,5
2,5
4,0
6,0
10
16
25
35
50
70
95
Количество жил в проводе
шт
1
Класс жилы
1
2
Диаметр единичных проволок в жиле
| d1|
мм
0,8
0,97
1,13
1,37
1,76
2,24
2,73
3,55
1,7
2,13
2,51
1,78
2,13
2,51
Количество единичных проволок в жиле
шт
1
7
19
Толщина изоляции
| s|
мм
0,6
0,7
0,8
1,0
1,2
1,4
1,6
Номинальный наружный диаметр кабеля
| D|
мм
2,0
2,17
2,3
2,8
3,4
3,4
4,3
5,6
7,1
8,8
9,9
11,7
13,5
15,8
Расчетная масса 1 км кабеля
кг
8
10,5
13,3
19,2
30,2
45,2
63,9
107
173
269
363
497
693
959
