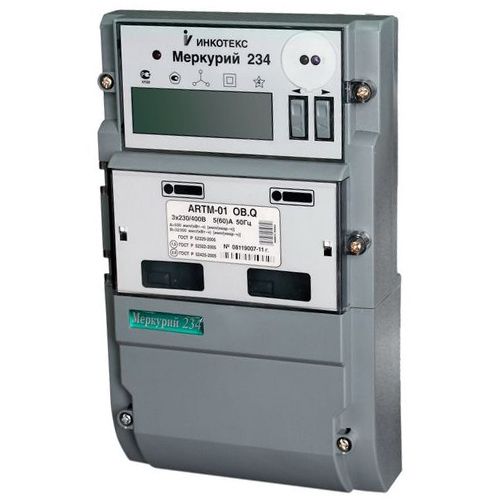

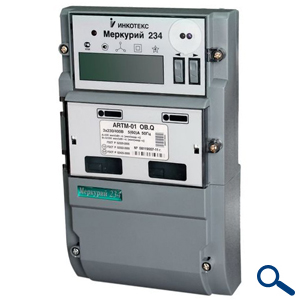

Меркурий 234 ARTM

Счётчики предназначены для одно- или двунаправленного учета активной и реактивной электрической энергии и мощности в трехфазных 3-х или 4-х проводных сетях переменного тока через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, долговременного хранения и передачи накопленной информации по цифровым интерфейсным проводным или беспроводным каналам связи в центры сбора информации.

Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.

Счётчики изготавливаются в корпусах двух типоразмеров:
  - в корпусе с отсеком для
    сменного интерфейсного модуля;
  - в корпусе без сменного модуля.

Технические особенности:

• Оптопорт и RS-485 во всех моделях.

• Дополнительные интерфейсы на сменных модулях: RS-485, GSM/GPRS, PLC-II, Ethernet.

• Счетчик с GSM\GPRS модулем включённый в цепь счетчиков объединённых RS485 интерфейсом обеспечивает дистанционный доступ к любому счетчику по каналу GSM.

• Возможность подключения резервного питания постоянного напряжения Uрез=+12 В.

• Многофункциональный гальванически развязанный импульсный выход.

• Счётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей (суммирование по модулю).

• Автоматическая самодиагностика с индикацией ошибок.

• Bстроенное реле на 60А или 100А (опция)

• 2-е электронных пломбы

• Фиксация воздействия магнитным полем

• Подсветка ЖКИ

• Возможность встраивания протоколов DLMS COSEM, Mbus, ModBus.

Функции:

• Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам следующей информации: -количество учтённой активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени: o всего от сброса показаний; o за текущие сутки и на начало суток; o за 120 предыдущих суток; o за текущий месяц и на начало месяца; o за каждый из 36 предыдущих месяцев; o за текущий год и на начало года; o за предыдущий год и на начало года.

• Поквадрантный учёт реактивной энергии в двунаправленных счётчиках;

• Тарифный учёт по зонам суток. Количество тарифов 1...4. Количество тарифных интервалах в сутках - до 16 с дискретностью 1 мин. Каждый месяц года программируется на индивидуальное тарифное расписание.

• Учёт технических потерь в линиях электропередач и силовых трансформаторах.

• Измерение вспомогательных параметров: o мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности; o действующих значений фазных токов, напряжений, углов между фазными напряжениями o частоты сети o коэффициентов мощности по каждой фазе и по сумме фаз o Коэффициент искажения синусоидальности фазных кривых.

• Два независимых архива средних мощностей активной и реактивной энергии с возможностью использования одного из них под профиль мощности технических потерь. Длительность срезов 1...60 мин. При выборе 30-ти минутных срезов мощности глубина хранения архивов составит 170 суток.

• Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.

• Журнал событий (кольцевой по 10 записей на каждое событие), в котором фиксируются: o время включения выключения счётчика o время пропадания / появления фаз 1,2,3 o время вскрытия / закрытия прибора o время коррекции тарифного расписания o время превышения установленных лимитов энергии и мощности…

• Контроль показателей качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выхода\возврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие)

• Функция контроля и управления нагрузкой через встроенное или внешнее реле отключения. При превышении заранее заданых лимитов активной мощности или энергии счётчик отключает потребителя самостоятельно или управляет внешними устройствами отключения нагрузки потребителя, например УЗО.

Счётчики отображают на ЖК-индикаторе:

• значение потреблённой активной и реактивной электрической энергии по каждому тарифу и сумму по всем тарифам нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;

• те же данные за временные периоды: текущий и предыдущий день, текущий и 11 предыдущих месяцев, текущий и предыдущий год;

• фазное напряжение и ток в каждой фазе;

• измеренное значение активной, реактивной и полной мощности (время интеграции 1 сек ) как по каждой фазе, так и суммарную по трем фазам с указанием положения вектора полной мощности;

• утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;

• коэффициент мощности по каждой фазе и суммарный по трем фазам;

• углы между фазными напряжениями;

• частоту сети;

• коэффициент несинусоидальности фазных кривых;

• текущее время и дату;

• температуру внутри счётчика;

• дату и время вскрытия верхней и клеммной крышек, последнее перепрограммирование;

• код неисправности.
