Электрощитовое оборудование:

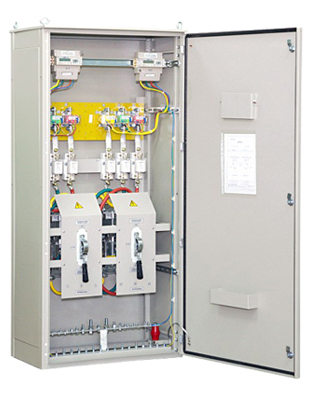

Вводно-распределительные устройства (ВРУ)

Вводно-распределительные устройства ВРУ-1 предназначены для приема, распределения и учета электроэнергии в сетях 380/220В трехфазного переменного тока частоты 50Гц, а также для защиты линий при перегрузках и коротких замыканиях. Вводно-распределительные устройства комплектуются из панелей одностороннего обслуживания и могут быть однопанельными и многопанельными. Ошиновка ВРУ выдерживает без повреждений ударный ток короткого замыкания 10 кА.

Структура условного обозначения:

ВРУ - вводно-распределительное устройство

1 - номер разработки

УХЛ4 - климатическое исполнение и категория размещения по ГОСТ 15150-69

Возможные обозначения вводно-распределительных устройств серии ВРУ-1 назначение панели:

11-18 — вводные;

21-29 — вводно-распределительные;

41-50 — распределительные;
