    // Наконечники болтовые НБ (КВТ)

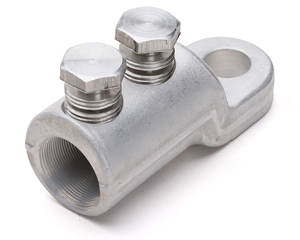

    Наконечники болтовые с рядным расположением болтов НБ (КВТ)

    • Тип: НБ по ТУ 3449-009-97284872-2006

    • Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных

    • Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля

    • Рядное расположение болтов на корпусе наконечника

    • Эксцентриковое отверстие под кабельную жилу в корпусе наконечника

    • Рабочее напряжение: до 10 кВ

    • Материал корпуса и болтов: специальный алюминиевый сплав

    • Покрытие: без покрытия

    • Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения

    • Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника

    • Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса

    • Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения

    • На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя

    • Инструмент для монтажа: набор НМБ-4 (КВТ)

    • Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб

    Основные характеристики:

    Наименование

    Сечение (мм2)

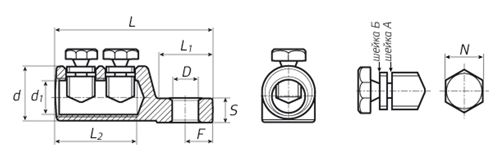

    Размеры (мм)

    болтов

    D

    L

    L1

    L2

    F

    S

    d

    d1

    N

    1НБ-10/25

    10–25

    6.4

    38.0

    15.2

    18.0

    6.5

    6.0

    13.0

    8.0

    8

    1

    2НБ-25/50

    25-50

    10.5

    58.0

    21.5

    32.0

    9.5

    8.0

    19.0

    11.0

    12

    2

    2НБ-70/120

    70–120

    13.0

    78.0

    26.5

    41.0

    13.5

    12.0

    27.0

    17.0

    17

    2

    2НБ-150/240

    150–240

    17.0

    98.0

    34.5

    53.0

    15.5

    14.0

    37.0

    25.0

    19

    2
