Приборы учета и контроля электрической энергии:

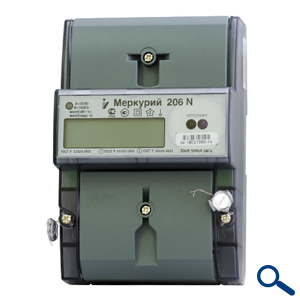

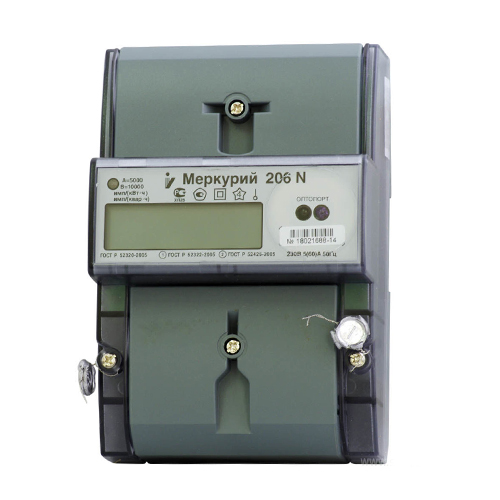

Меркурий 206

Счетчики предназначены для учета активной и реактивной электроэнергии в однофазных сетях переменного тока и могут эксплуатироваться как автономно, так и в составе систем автоматизированного сбора данных.

Отличительными особенностями данного счётчика являются:

- управление режимами индикации через фотодиод оптопорта

- наличие встроенного реле отключения нагрузки.

Технические особенности:

• В счетчиках применены электромеханическое отсчетное устройство и светодиодный индикатор наличия и потребления электрической энергии.

• Cтандартный телеметрический выход позволяет эксплуатировать счетчик в составе АСКУЭ, имеющей возможность приёма учётной информации в импульсах телеметрии;

• датчик тока - шунт (не чувствителен к воздействию магнитным полем и учитывает постоянную составляющую) в цепи фазы;

• наличие цифровых интерфейсов: оптопорт в любой модификации; дополнительно RS-485, PLC-I;

• внутреннее или внешнее питание интерфейса RS-485;

• многофункциональный импульсный выход для телеметрии, поверки и управления устройством отключения нагрузки;

• встроенное реле отключения нагрузки на ток 60А;

• электроная пломба;

• клеммная колодка с саморазжимными зажимами силовых цепей;

• крепление на рейку.

Функциональные возможности:

• Учёт активной и реактивной энергии в многотарифном (до 4-м тарифов) или однотарифном режимах.

• Хранение, вывод на ЖК-индикатор и передача по интерфейсам следующей учётной информации: o активной и реактивной энергии нарастающим итогом по каждому тарифу и по сумме; o активной и реактивной энергии на начало каждого из 12-и предыдущих месяцев по каждому из тарифов и по сумме;

• Хранение архивной информации считываемой через цифровые интерфейсы: o суточных срезов активной энергии в течении 6 месяцев; o месячных срезов активной энергии в течении 4 лет;

• Измерение, вывод на ЖК-индикатор и передача по интерфейсам следующих параметров электросети: o мгновенные значения активной и реактивной мощности и зафиксированный максимум; o действующие значения фазного тока и напряжения и их максимумы; o частоту сети

• Контроль нагрузки посредством установки лимитов активной мощности и энергии и отключение нагрузки при превышении лимитов или по команде диспетчера. Контроль осуществляется двумя способами: o импульсным выходом; o через встроенное реле (для счётчика с индексом «О» в условном обозначении).

• Формирование профиля мощности нагрузки в виде массива мощностей активной энергии усреднённых на 30 минутных интервалах . Глубина хранения архива составляет 6 месяцев.

• Наличие журнала событий (кольцевого по 64 записи на каждое событие) в котором фиксируются: o время включения выключения счётчика o время вскрытия / закрытия прибора o время, дата и код параметризации.

Счётчики отображают на ЖК-индикаторе:

• номер текущего тарифа;

• значение потреблённой энергии каждого вида с начала эксплуатации по каждому тарифу и сумму по всем тарифам;

• текущее значение активной мощности в нагрузке в кВт или кВар;

• текущие значения тока и напряжения;

• значение потреблённой энергии с начала эксплуатации на первое число каждого из предыдущих 12-ти месяцев по каждому тарифу и сумму по всем тарифам;

• время переключения тарифных зон;

• текущее время и дату;

• время наработки с момента ввода в эксплуатацию;

• время наработки батареи.

Счётчик с индексом "L" в обычном режиме непрерывно передаёт по силовой сети следующую информацию о потреблённой электроэнергии нарастающим итогом без десятых долей кВт*ч:

• в однотарифном режиме показания в виде 4-х младших разрядов кВт*ч отображаемых на ЖКИ (XXXХ кВт*ч) по сумме тарифов;

• в многотарифном режиме показания в виде 4-х младших разрядов кВт*ч отображаемых на ЖКИ (XXXХ кВт*ч) действующего тарифа.

Дополнительно по отдельной команде возможна передача следующих данных:

• показания учтённой энергии на начало суток в том виде как они индицируются на ЖКИ счётчика (XXXXXX,ХХ кВт*ч) по любому тарифу, текущему тарифу или сумме тарифов;

• серийный номер счётчика;
