Приборы учета и контроля электрической энергии:

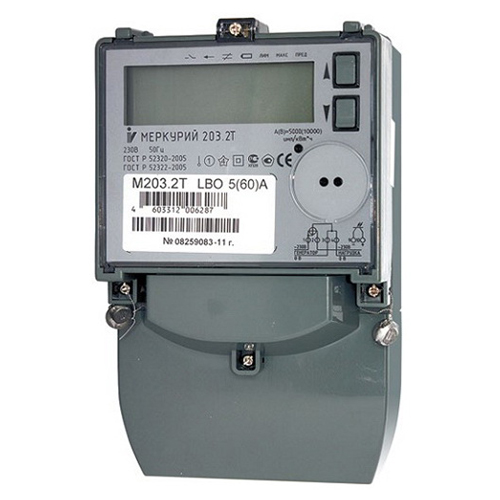

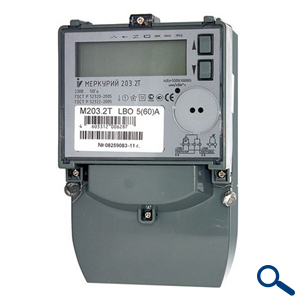

Меркурий 203.2T

Счетчики предназначены для коммерческого учета активной и реактивной (с 2014 года) электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ

Отличительными особенностями данного счётчика являются:

- применение сменных интерфейсных модулей для максимальной гибкости в построении сетей сбора информации

- наличие встроенного реле отключения нагрузки.

Технические особенности:

• датчик тока - шунт (учитывает постоянную составляющую) в цепи фазы;

• интерфейсы встроенные: оптопорт;

• интерфейсы на дочерних платах: RS485, GSM\GPRS, PLC-II;

• внутреннее питание интерфейса;

• многофункциональный импульсный выход для телеметрии, поверки и управления устройством отключения нагрузки;

• встроенное реле отключения нагрузки на ток 60А;

• подсветка ЖКИ;

• электроная пломба;

Функциональные возможности:

• Учёт активной и реактивной энергии в многотарифном (до 4-м тарифов) или однотарифном режимах.

• Хранение, вывод на ЖК-индикатор и передача по интерфейсам следующей учётной информации: o активной и реактивной энергии нарастающим итогом по каждому тарифу и по сумме; o активной и реактивной энергии на начало каждого из 12-и предыдущих месяцев по каждому из тарифов и по сумме;

• Хранение архивной информации считываемой через цифровые интерфейсы: o суточных срезов активной энергии в течении 6 месяцев; o месячных срезов активной энергии в течении 4 лет;

• Измерение, вывод на ЖК-индикатор и передача по интерфейсам следующих параметров электросети: o мгновенные значения активной и реактивной мощности и зафиксированный максимум; o действующие значения фазного тока и напряжения и их максимумы; o частоту сети

• Контроль нагрузки посредством установки лимитов активной мощности и энергии и отключение нагрузки при превышении лимитов или по команде диспетчера. Контроль осуществляется двумя способами: o импульсным выходом; o через встроенное реле (для счётчика с индексом «О» в условном обозначении).

• Формирование профиля мощности нагрузки в виде массива мощностей активной энергии усреднённых на 30 минутных интервалах . Глубина хранения архива составляет 6 месяцев.

• Наличие журнала событий (кольцевого по 64 записи на каждое событие) в котором фиксируются: o время включения выключения счётчика o время вскрытия / закрытия прибора o время, дата и код параметризации.

Счётчики отображают на ЖК-индикаторе:

• номер текущего тарифа;

• значение потреблённой энергии каждого вида с начала эксплуатации по каждому тарифу и сумму по всем тарифам;

• текущее значение активной мощности в нагрузке в кВт и максимум;

• текущие значения тока и напряжения и максимумы;

• значение потреблённой энергии с начала эксплуатации на первое число каждого из предыдущих 11-ти месяцев по каждому тарифу и сумму по всем тарифам;

• время переключения тарифных зон;

• текущее время и дату;

• время наработки на отказ;

• время наработки батареи.

• неравенство токов в датчиках тока;

• превышение лимита мощности;

• отключение реле.
