Приборы учета и контроля электрической энергии:

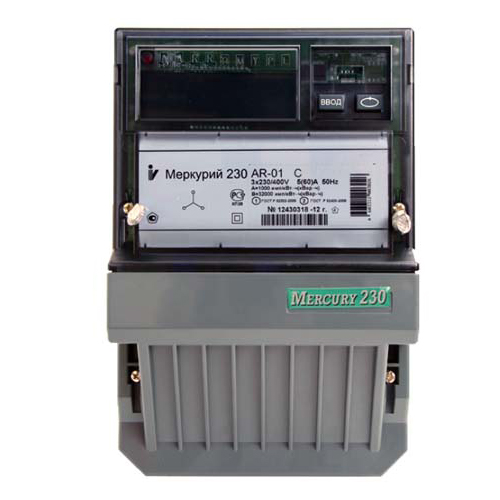

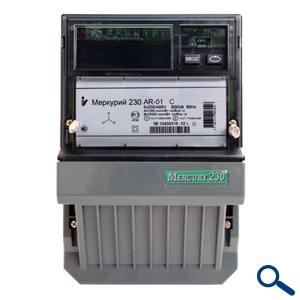

Меркурий 230 AR

Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы тока или непосредственно с возможностью передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.

Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.

Технические особенности:

• класс точности 0.5S, 1.0

• интерфейсы: RS-485, CAN, PLC;

• измерение параметров сети (I, U, F, P, Q, S, cos fi);

Счетчики обеспечивают:

• Учет активной и реактивной электроэнергии в однотарифном режиме суммарно по всем фазам или учёт активной энергии в каждой фазе по отдельности (опционально).

• Измерение мгновенных значений активной (P), реактивной (Q) и полной (S) мощности по каждой фазе и по сумме фаз. Определение направления вектора полной мощности;

• измерение пофазно: тока (I), напряжения (U), частоты (F), cos fi, углов между фазными напряжениями.

• Возможно управление внешними устройствами отключения/включения нагрузки потребителя через программируемый импульсный выход.

• Передача результатов измерений по силовой сети 220/380В (только потреблённая энергия), интерфейсам CAN, RS-485 (все доступные данные).

• Программирование счётчиков в режим суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.

Счётчики отображают на ЖК-индикаторе:

• значение потреблённой активной и реактивной электрической энергии нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;

• фазное напряжение и ток в каждой фазе;

• измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;

• коэффициент мощности по каждой фазе и суммарный по трем фазам;

• углы между фазными напряжениями;

• частоту сети;

• текущее время и дату;

• параметры модема силовой сети;

• пиктограмма уровня сигнала модема;
