// Наконечники кабельные медные под пайку ПМ(КВТ)

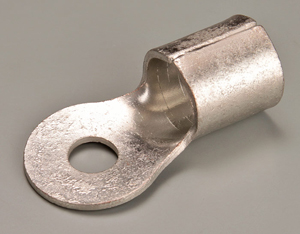

Наконечники кабельные медные под пайку ПМ(КВТ)
• Предназначены для оконцевания пайкой или опрессовкой проводов и кабелей с медными жилами
• Материал: электротехническая медь марки М1
• Покрытие: электротехническое лужение
• Технологический шов на участке контактного скругления под кабельную жилу пропаян, таким образом трубная часть наконечника образует сплошную монолитную структуру
• Конструктивные особенности наконечников предполагают, наряду с монтажом методом пайки, использование опрессовки в качестве альтернативы или комбинирование двух методов соединения
• Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта
Основные характеристики:
Наименование
Сечение (мм2)
Винт

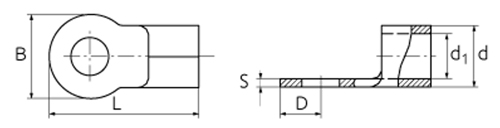

Размеры (мм)
D
B
L
d
d1
S
ПМ 1.5–4 (КВТ)
1.5
1.5
М 4
4.3
6.6
14.4
3.4
1.7
0.8
ПМ 1.5–5 (КВТ)
1.5
1.5
М 5
5.2
8.0
15.8
3.4
1.7
0.8
ПМ 2.5–4 (КВТ)
2.5
2.5
М 4
4.2
6.8
15.0
4.0
2.2
0.8
ПМ 2.5–5 (КВТ)
2.5
2.5
М 5
5.2
8.5
17.0
4.0
2.2
0.8
ПМ 2.5–6 (КВТ)
2.5
2.5
М 6
6.4
12.0
21.8
4.0
2.3
0.8
ПМ 4–4 (КВТ)
4
4
М 4
4.2
8.0
18.0
4.2
3.0
1.0
ПМ 4–5 (КВТ)
4
4
М 5
5.2
8.0
18.0
5.0
3.0
1.0
ПМ 6–5 (КВТ)
6
6
М 5
5.2
9.5
20.0
5.5
3.3
1.0
ПМ 6–6 (КВТ)
6
6
М 6
6.3
12.0
22.5
5.5
3.3
1.0
ПМ 6–8 (КВТ)
6
6
М 8
8.4
15.0
27.0
5.5
3.4
1.0
ПМ 10–6 (КВТ)
10
10
М 6
6.3
15.2
30.0
7.1
4.8
1.2
ПМ 10–8 (КВТ)
10
10
М 8
8.3
15.2
30.0
7.1
4.8
1.2
ПМ 16–6 (КВТ)
16
16
М 6
6.3
12.0
30.0
9.0
6.0
1.4
ПМ 16–8 (КВТ)
16
16
М 8
8.3
16.0
33.0
9.0
6.0
1.4
ПМ 25–6 (КВТ)
35
25
М 6
6.3
16.8
34.0
11.5
8.0
1.6
ПМ 25–8 (КВТ)
35
25
М 8
8.3
16.8
34.0
11.5
8.0
1.6
ПМ 35–8 (КВТ)
50
35
М 8
8.3
22.0
42.0
13.1
9.5
1.7
ПМ 35–10 (КВТ)
50
35
М 10
10.4
22.0
42.0
13.1
9.5
1.7
ПМ 50–8 (КВТ)
70
50
М 8
8.3
20.0
49.0
15.5
12.0
1.7
ПМ 50–10 (КВТ)
70
50
М 10
10.4
20.0
49.0
15.5
12.0
1.7
ПМ 70–10 (КВТ)
95
70
М 10
10.4
27.0
52.5
17.6
13.6
2.0
ПМ 95–10 (КВТ)
120
95
М 10
10.4
27.0
54.0
19.2
15.5
2.0
ПМ 120–10 (КВТ)
150
120
М 10
10.4
28.5
56.0
22.0
17.0
2.5
ПМ 150–12 (КВТ)
185
150
М 12
12.5
36.0
68.0
26.0
20.0
3.0
ПМ 185–12 (КВТ)
240
185
М 12
12.5
38.5
72.5
28.0
22.0
3.0
