Приборы учета и контроля электрической энергии:

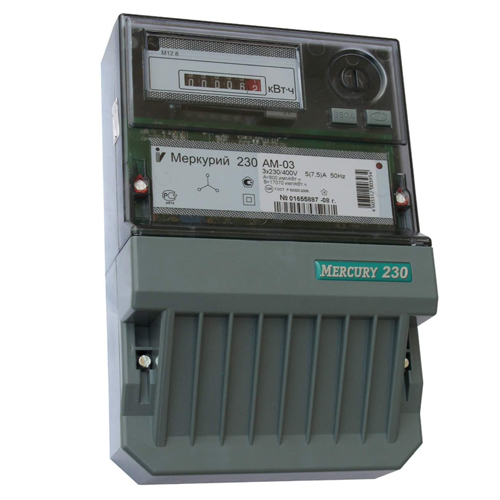

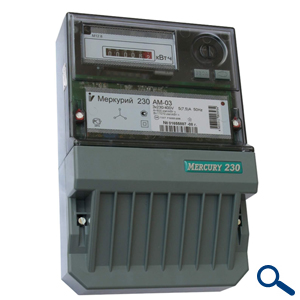

Меркурий 230 AM
Счетчики предназначены для коммерческого учета активной электроэнергии в одном направлении в трёх- или четырёхпроводной сети переменного тока.
Технические особенности:
• Учет электроэнергии в однотарифном режиме нарастающим итогом с момента ввода в эксплуатацию;
• Работа только в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей счётчика;
• В счетчиках применены электромеханическое отсчетное устройство и светодиодный индикатор наличия и потребления электрической энергии.
• Cтандартный телеметрический выход позволяет эксплуатировать счетчик в составе АСКУЭ, имеющей возможность приёма учётной информации в импульсах телеметрии;
Основные технические характеристики:
наименование параметров
Величины
Класс точности при измерении
- активной энергии
0,5S или 1,0Номинальное напряжение, В
3*57,7/100 или 3*230/400
Номинальный(макс) ток, А
5(7,5); 5(60); 10(100)
Максимальный ток в течении 0,5 с, А
- при I ном=5А
- при I ном=10А
150
200Стартовый ток (чувствительность), А
- для I НОМ(МАКС)=5(7,5)А, U НОМ=57,7 или 230В
- для I НОМ(МАКС)=5(60)А, U НОМ=230B
- для I НОМ(МАКС)=10(100)А, U НОМ=230B
0,005
0,020
0,040Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более
1,0 / 7,5
Полная мощность, потребляемая цепью тока не более, В*А
0,1
Количество тарифов
1
Постоянная счетчика в режиме телеметрии(поверки), имп/кВт,:
- для I НОМ(МАКС)=5(7,5)А, U НОМ=57,7 B
- для I НОМ(МАКС)=5(7,5)А, U НОМ=230 B
- для I НОМ(МАКС)=5(60)А, U НОМ=230 B
- для I НОМ(МАКС)=10(100)А, U НОМ=230 B
8000(170700)
800(17070)
1600
1600Диапазон температур, °С
от -40 до +55
Межповерочный интервал,лет
10
Масса, кг
не более 1,5
Габариты (длина, ширина, высота), мм
258*170*74
Гарантия производителя, лет
3
