Приборы учета и контроля электрической энергии:

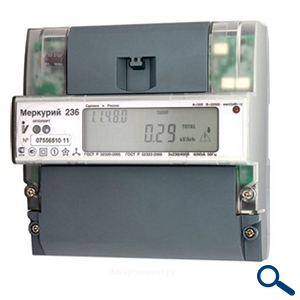

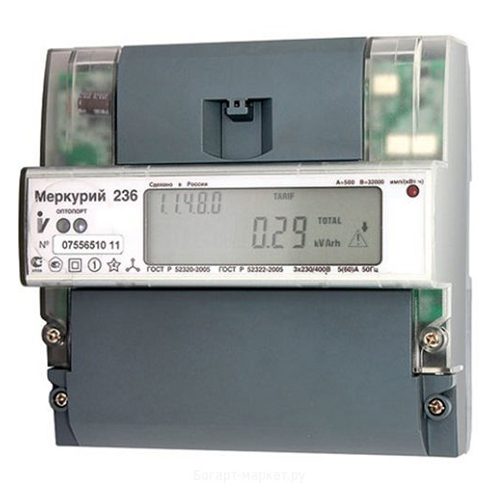

Меркурий 236 АRT

Счётчик предназначен для учета активной и реактивной электроэнергии в прямом направлении в трехфазных 3-х или 4-х проводных сетях переменного тока с возможностью тарифного учёта по зонам суток, долговременного хранения и передачи накопленной информации в центры сбора информации.

Эксплуатируются автономно или в составе АИИС.

Технические параметры:

• Наличие цифровых интерфейсов: - оптопорт во всех моделях; - RS485 или PLC-I дополнительно;

• 1 гальванически развязанный многофункциональный импульсный выход;

• счётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей (суммирование по модулю);

• автоматическая самодиагностика с индикацией ошибок;

• 2-е электронных пломбы на вскрытие;

• подсветка ЖКИ;

• индикация OBIS кода каждого параметра;

• клеммная колодка с саморазжимными зажимами силовых цепей;

• крепление на рейку.

Функции:

• Измерение, хранение, вывод на ЖКИ и передача по интерфейсам следующих данных об учтённой электроэнергии по каждому тарифу и суммарно:

• Пофазный учёт активной энергии;

• Задание индивидуального тарифного расписания для каждого месяца года и для каждого дня недели. Максимальное количество тарифов - 4. Максимальное количесво тарифных зон в сутках -16.

• Измерение следующих параметров: o мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз; o действующих значений фазных токов, напряжений, углов между фазными напряжениями; o частоты сети o коэффициентов мощности по каждой фазе и по сумме фаз; o коэффициент искажения синусоидальности фазных кривых.

• Формирование профиля активной и реактивной мощностей с произвольным временем усреднения от 1 до 60 минут. При 30-ти минутных срезах время переполнения архивов составит 170 суток.

• Ведение журналов событий (кольцевых по 10 записей на каждое событие), в которых фиксируются: o время включения выключения счётчика o время пропадания / появления фаз 1,2,3 o время вскрытия / закрытия прибора o время коррекции тарифного расписания o время превышения установленных лимитов энергии и мощности… всего 22 различных события

• Слежение за показателями качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выхода\возврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие)

• Контроль за превышением мощности нагрузки или заданного лимита энергии с выдачей сигнала о превышении заданных уставок на импульсный выход.

Счётчики отображают на ЖК-индикаторе:

• значение потреблённой активной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;

• фазное напряжение и ток в каждой фазе;

• мгновенные значение активной, реактивной и полной мощности как по каждой фазе, так и суммарные по трем фазам;

• коэффициент мощности по каждой фазе и суммарный по трем фазам;

• углы между фазными напряжениями;

• частоту сети;

• коэффициент несинусоидальности фазных напряжений;

• текущее время и дату;

• параметры модема PLC-I;

• температуру внутри корпуса;

• дату и время срабатывания электронных пломб;

• дату и время доступа по цифровым интерфейсам;

• дату, время и код ошибки самодиагностики;

• ODIS код каждого параметра.

Счётчик с индексом "L" в обычном режиме непрерывно передаёт по силовой сети следующую информацию о потреблённой активной электроэнергии:

• в однотарифном режиме - показания в виде 4-х младших разрядов кВт*ч полных оказаний отображаемых на ЖКИ по сумме тарифов;

• в многотарифном режиме - показания в виде 4-х младших разрядов кВт*ч полных показаний отображаемых на ЖКИ действующего тарифа.

Дополнительно возможна передача следующих данных:

• показания активной энергии на начало суток в том виде как они индицируются на ЖКИ счётчика (XXXXXX,ХХ кВт*ч) по выбранному тарифу, текущему тарифу или сумме тарифов;

• серийный номер счётчика;
