Распределительные панели ЩО-70

Панели серии Щ070 предназначены для комплектования распределительных щитов напряжением 0,4 кВ трехфазного переменного тока частотой 50 Гц, которые служат для приема и распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.

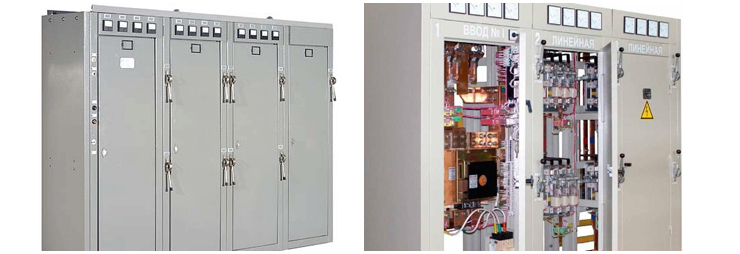

Конструктивно панели Щ070 представляют собой металлоконструкции, имеющие степень защиты с фасадной стороны IР20, а с остальных сторон IР00 и предназначены для одностороннего обслуживания.

Ошиновка панелей имеет электродинамическую стойкость к токам короткого замыкания и составляет:

• 30 кА — для панелей Щ070-1 (комплектование щитов мощностью до 630 кВА);

• 50 кА — для панелей Щ070-2, Щ070-З (комплектование щитов мощностью свыше 630 кВА);

По назначению панели Щ070 делят на:

• линейные;

• вводные;

• секционные;

• вводно-линейные;

• вводно-секционные;

• панели с аппаратурой АВР;

• панели диспетчерского управления уличным освещением;

Основным документом для комплектования щитов является опросный лист, в соответствии с которым производится:

• компоновка панелей Щ070;

• поставка торцевых панелей, щитков учета, комплекта сборных шин и шинных мостов (при их наличии)

Вводные панели УВР имеют:

• отделение учета, в котором устанавливаются трансформаторы тока. трехфазный счетчик, приборы контроля тока и напряжения;

• отделение ввода, в котором устанавливаются рубильники (переключатели) и предохранители.

Структура условного обозначения:

ЩО - щит одностороннего обслуживания

70 - год разработки

УЗ - Климатическое исполнение и категория размещения по ГОСТ 15150-69
