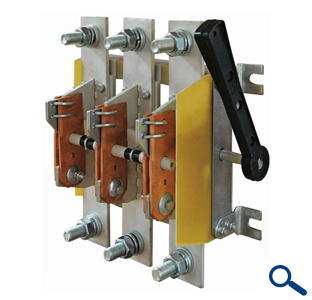

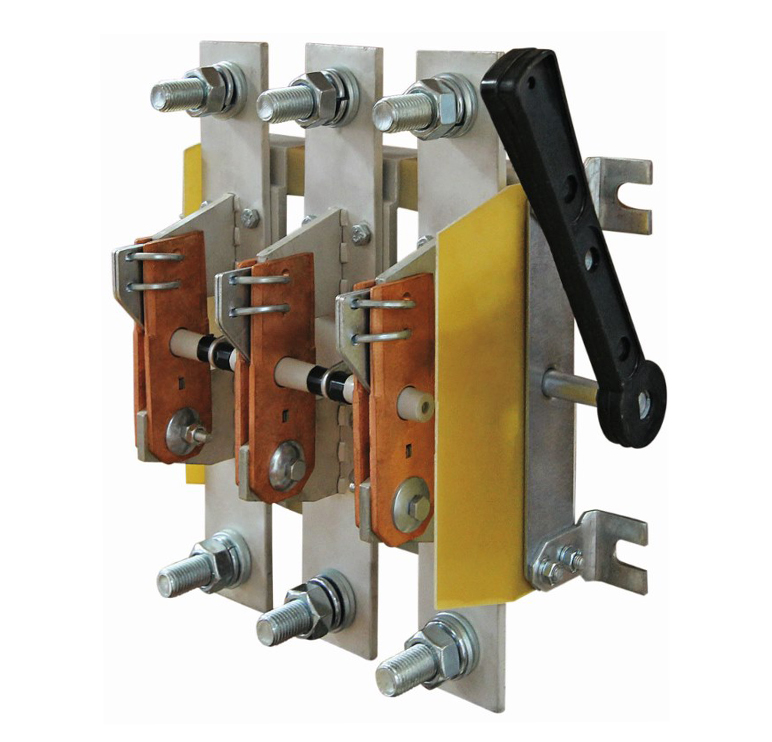

Разъединители РЕ19
Описание:
Разъединители серии РЕ19 предназначены для проведения номинального тока и нечастых неавтоматических коммутаций электрических цепей без нагрузки номинальным напряжением до 1000 В переменного тока частоты 50, 60 Гц .
РЕ-19 IEK могут применяться в распределительных устройствах с номинальными токами от 250 до 1600А.
Разъединители серии РЕ-19 IEK соответствуют требованиям ГОСТ Р 50030.3
Технические характеристики:
Параметр
РЕ19-35
РЕ19-37
РЕ19-39
РЕ19-41
РЕ19-43
Номинальное рабочее напряжение Ue, В
АС-20 В
660
1000
DС-20 В
440
Номинальное напряжение изоляции ( Ui )
660
1000
Номинальный рабочий ток Ie, А
250
400
630
1000
1600
Номинальный кратковременно выдерживаемый ток в условиях короткого замыкания ( Icw ), кА
8
17
17
18
20
Номинальный условный ток короткого замыкания (Icc), кА
14
26
32
100
100
Усилие, прилагаемое к рукоятке ручного привода не более, Н (кгс)
176,4 (18,0)
264,6 (27,0)
313,6 (32,0)
343 (35,0)
Механическая износостойкость, циклы ВО
10000
6300
Степень защиты по ГОСТ 14254
IP00
